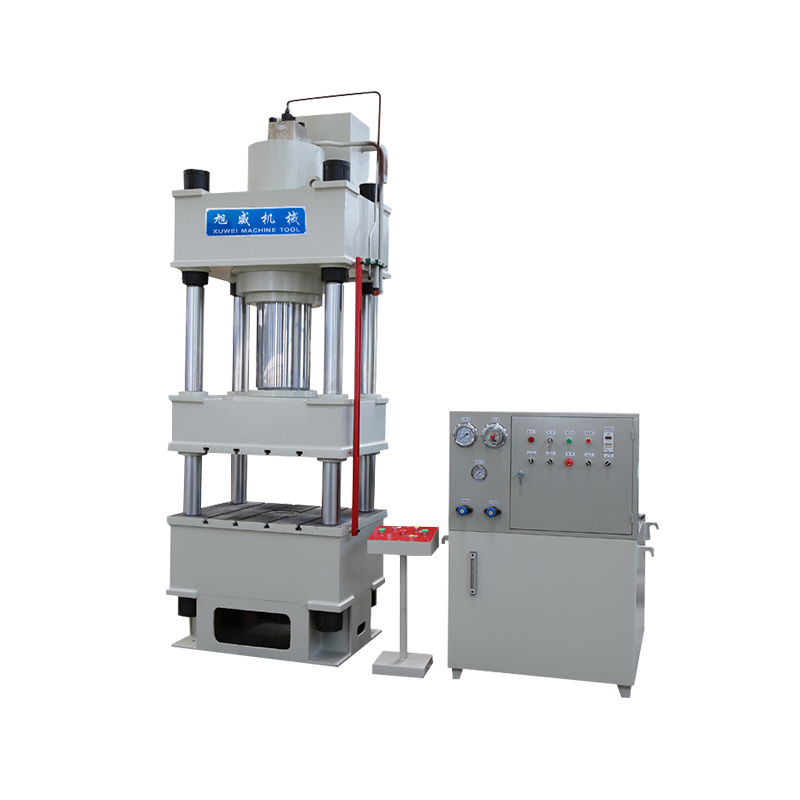

本系列液壓機適用于可塑材料的壓制工藝，如沖壓彎曲、翻邊、薄板拉伸等。 此外還也可用于校正、壓裝、粉末制品成型以及非金屬材料 的壓制成型。本系列四柱液壓機具有繼電器控制和PLC控制兩種電氣控制系統，有調整、手動及半自動三 種操作方式，可實現定壓和定程兩 種工藝方式。定壓成型時，在壓制后有保壓延 時及自動回程動作。工作臺中間裝有頂出裝置， 除頂出制品外尚可作為液壓墊用 于反拉伸制 件的成型工藝，其工作壓力和行程，可根據工藝需要，在規定的范圍內調節。

設備要求：機身由上橫梁、拉伸或壓制滑塊、工作臺 立柱等組成，上橫梁、立柱、工作臺通過鎖緊螺母和調節螺母連接組合成一個剛性框架；滑塊作上下運動，以立柱作導向。通過調節調節螺母，可調節滑塊下平面對工作臺臺面的平行度及行程時垂直度。

上橫梁及工作臺：采用鋼板焊接結構，經過高溫回火處理，機身強度不變形。上橫梁其中安裝主缸。
滑塊：置于機身中間，為鋼板焊接結構。下平面留有 T 型槽。
主油缸布置在上梁內； 缸體通過法蘭與上橫梁固定在一起，活塞桿通過連接法蘭與拉伸滑塊相連接。 缸體材料為碳鋼， 保障材質均勻； 活塞桿表面均進行鍍硬鉻處理。 油缸采用密封元件， 保障密封性能穩定,無泄露，維修方便。
電氣控制系統: 電氣控制系統分為動力系統和控制系統兩部分，電氣系統動力電路為380V、50HZ ，先導電磁閥電壓為直流DC24V。動力部分包括控制總電源、各個電動機的啟停及保護開關等。 控制部分包括電氣箱、操作箱和移動站按鈕，操作箱可完成該機的動作操作，操作箱上設有液壓機各部分動作的操作按鈕，功能轉換開關，各個電機的啟停按鈕及各部分的報警、指示燈等。 控制系統可對生產數量進行計數。
液壓部分：液壓動力系統由動力控制系統、閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。液壓系統采用插裝閥集成系統，該閥通流量大，抗污染，控制方便，性能穩定，便于維修。要求液壓系統設有過載保護裝置。
液壓機工作方式：定程和定壓
液壓機操作方式：點動、半自動、自動。
油箱安裝有油位指示計， 油箱安裝時要進行酸洗、 鈍化處理， 配有的油液過濾裝置， 過濾精度以保障工作油液的清潔度達到 20μm 。油箱規格：800升。
液壓管路系統應密封穩定，連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐振壓力表， 管路磷化處理， 然后涂耐油漆。
充液閥說明： 充液閥主要作用是供主油缸吸油排油，當滑塊下行時，主缸上腔內形成負壓將充液閥吸開， 油箱內大量油液充入油缸內； 當滑塊停止運動時，充液閥在彈簧力的作用下關閉，當滑塊回程時，由控制油打開卸壓閥卸壓，然后打開閥芯使之向油箱排油。
結合面（ 閥、閥塊、法蘭、管接頭）采用優良密封圈，免于空氣混入系統，免于殼體附件和焊接件漏油。
管道排列有序整齊，高低壓管道有顏色區分，優先采用法蘭式連接，并設有防震隔振管卡，盡量采用集成化連接，減少滲漏點。
